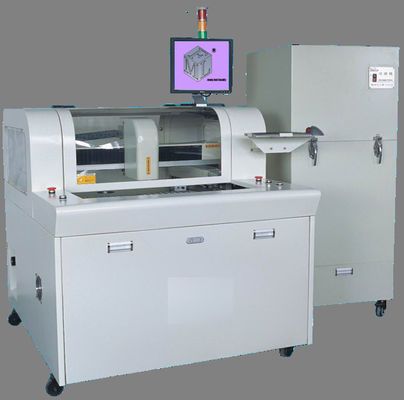

De automatische Pneumatische CNC Router van PCB voor Stijve Gedrukte Kringsraad

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUSH
Certificering:	CE,ROHS, FCC
Modelnummer:	Ysv-5A

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 set
Prijs:	business negotiation
Verpakking Details:	Plywoodengeval
Levertijd:	5-10 dagen
Betalingscondities:	Franco fabriek. FOB
Levering vermogen:	1000 vastgesteld /week

Contact

Gedetailleerde productomschrijving

De motor beschermt:	Heb het oververhitten, overbelast, de functie van de laag voltagebescherming	Scherpe Precisie:	0.1mm
PCB-(maximum) grootte:	322mm*322mm	Het plaatsen herhaalbaarheid:	0.001mm
Visiesysteem:	De compensatie van CCD AOTU	computer:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
As:	50000rpm/min	Precisie van Knipsel:	0.01mm
Hoog licht:	PCB die Machine verplettert , PCB-Separatormachine

De automatische Pneumatische CNC Router van PCB voor Stijve Gedrukte Kringsraad

MachineLijst van onderdelen

I. hardware
AS	De as en de omschakelaar van de ochtendster
CCD	Sony 520 lijn industriële camera's
LENS	Computar EX2C
Schroef	TBI-de invoer van de de balschroef van de Precisiegrond
Gids	HIWIN die Ingevoerd lineair gidsspoor verwijden
MOTOR	JiaBaolcf Reeks
I/O CONTRONL-KAART	HFC PCI-9074
BESTUURDERScontronl KAART	HFC PCI-9074
I/O KAART	PCI-9074-64pcs/-38pcs
Statische schoonmaakbeurt	Statisch-ST401A Reeks
Computer	(Rmc-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1GDDR/80G)
Machineinterface	AOC LCD17“, Logitech-muis
2. software
Controlesysteem	Windows XP-Beroeps (Service3, v.3244)
Verrichting GUI	Chinees Windows XP
Het programma geeft uit	Gealigneerd
Visiesysteem	De compensatie van CCD AOTU
Controlesysteem	F 1.0.2 versie

Prestatiesparameters

Globaal
Afmetingen (WDH)	1220mm1450mm1420mm
Gewicht	550KG
Hoogtecompensatie	60~110mm
Manipulator
Motortype	JiaBaoreeks
Het plaatsen herhaalbaarheid	0.001mm
(Maximum) as werkplaats	680mm360mm50mm
Werkplek
PCB-bevestiging	norm, specialisatie
PCB-laden en lossen	hand
PCB-(maximum) grootte	322mm*322mm
PCB dik (maximum)	5mm
Fixturing
Starheid het fixturing	norm
Fixturingsbevestiging	machines
Asmotor
Macht	400W
As	50000rpm/min
Bescherm	het zelf/wind koelen
Veranderingssnijder	Specialisatie
Het verpletteren van vermogen
Scherpe snelheid (max.)	100mm/s
Drijfsnelheid (max.)	3000mm/s
Precisie van knipsel	0.01mm
Vacuümsysteem
Vacuümmacht	2.2KW AC 380V
Vacuüm	schietlood
Nut
Macht	2.2KW AC380V
Luchtlevering	2~5KG/cm2
Programmering
Het programma geeft uit	Gealigneerd
De functie geeft uit	Lijn, boog, circula, u-Kromme
Programmaopslag	HDD
Visiesysteem	SONE-kleur CCD
de compensatie van de malensnijder	AUTO
Vacuümopstelling	AUTO
Verrichtingsmonitors
Iindicator	De staat van de Iindicatormachine
hulpmiddelcontrole	Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen
De motor beschermt	Heb het oververhitten, overbelast, de functie van de laag voltagebescherming
motor over ladingscontrole	Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming
Hulpmiddel bruikbare tijd	Het automatische opsporingsprogrammaleven,
Gegevensstatistiek	Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden
Foutenverslag	De software registreert automatisch al alarmgeheugen van machines
III. nauwkeurigheid
Asprecisie	0.001mm
Scherpe precisie	0.1mm
IV. veiligheid
De werkplaats beschermt	Met vier verzegelde bescherming
Deursensor	Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur
Exigency eindeknoop

Functiebeschrijving

X10 maakt het inzoomenbeeld programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen.
Verstrekt glijdende lijst twee gelijktijdig in-en-uit beweging om de kopspijkertijd voor betere productiviteit te verminderen.
Het AUTOmark compensatiesystem.ccd beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen.
routng heft het beetje automatisch en verschuift naar volgende geprogrammeerd punt op die dan de het levenstijd snijden uit te breiden van het verpletteren van beetje.
de industrieontwerp van de veiligheidsdeur.
CCD-beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen

De automatische Pneumatische CNC Router van PCB voor Stijve Gedrukte Kringsraad 0
