Onophoudelijk Automatische Pu-Sandwichcomité Productielijn Twee Tanks

Onophoudelijk Automatische Pu-Sandwichcomité Productielijn

Twee tanks





Primaire technologieparameters van Pu-de productregel van het sandwichpaneel



Productiemateriaal (mm): (0.25-1.0) ×L, opbrengststrength≤g300 Gekleurd staal

Productiesnelheid: 4-8 M/min

Productietype: totaal ononderbroken productie met PLC het controleren

Pu-schuimdikte: 25100mm

Samengestelde structuur: positie vast door dubbele rubberdrijver

Schuimend systeem: totaal automatisch het ononderbroken zou schuimen, hoeveelheid het schuimen stepless regelbaar kunnen zijn

Macht van productie ≥ 22KW

Totale macht ≥ 35 kW

Het snijden: het pneumatische zuiger drijven, non-stop knipsel via glijdende lijst

Elektronisch controlerend systeem: volledig-frequentieplc die system1 controleren. Twee reeksen van V.N.-coiler: Het is Automatisch en hydraulisch, kan worden gebruikt om staalrol te ontrollen die maximale wijd 1300mm's, neen meer dan 8 belangrijke en het staalrol van de ton is



Specificatiedetail

• Twee reeksen van V.N.-coiler:

Het is Automatisch en hydraulisch, kan worden gebruikt om staalrol te ontrollen die maximale wijd 1300mm's, neen meer dan 8 belangrijke en het staalrol van de ton is

• Drie reeksen die van broodje machine vormen

Functie: Broodje die voor de profielen van Pu-paneelgebruik de lassen h-Straal, motorbestuurder, tandketting het drijven vormen
Technische gegevens: Materiaal van rolno.45forged staal, met digitale gecontroleerde optocht, die met hard chroom op oppervlakte van het vormen van rollen wordt geplateerd

•  Pu-Sandwich Schuimende Lijn

Twee reeksen van transportbandrek: op transportband is ongeveer 24m, onderaan transportband is over 30m.They-lood de staalplaat van het broodje vormt machine aan het voorverwarmen van ruimte en aan het schuimen, aan knipsel.
Één die ruimte voorverwarmen: Het wordt gebouwd door hitte-isolatie materiaal, en het kon de staalplaat aan 25-38 door verwarmer omhoog verwarmen.
Één reeks van de componentenvloeistof die van Pu twee en sectie voor het schuimen mengen inspuiten: het keurt Chinese hoge drukpomp goed. Het heeft het het systeem van de temperatuurcontrole en materieel-niveau controlesysteem. De tank van het materiaal is over 150L. Twee tanks.

Het schuimen en het dubbele rubberapparaat omvatten het systeem van de motorbestuurder om paneel te maken.
De breedte van riemraad is 1250mm, de waaier van het aanpassen van afstand tussen de hogere en lagere raad van de kaderriem: min 25mm, maximum 200mm. En de waaier van het aanpassen van dikte van sandwichpaneel: 30mm, 50mm, 100mm. (30-50 voor celling, 50-100 voor muur)

• Comité automatisch scherp systeem:

De snijmachine kan 2500mm langs productregel in de lengte bewegen;
de vliegzaag van de snijmachine kan 1900mm, Snijmachinebewegingen in de lengte en dwars langs de diamanier dwars bewegen.
De snijmachine keurt unilaterale bladlintzaag manier, knipsel en het draaien na knipsel goed. De knipselzaag kan draaien, zodat is snijden in twee richtingen realiseerbaar.
Er is (pneumatisch) paneel strak-drukt systeem in de snijmachine;
Er is plaatsbeperker om longitudinale en transversale motie van snijmachine te beperken.


Elektrisch controlesysteem:
Het controlesysteem keurt het touche screen, PLC, de modulecontrole en de omvormer goed. Het controlesysteem het product keurt van Panasonic (JAPAN) goed.
Daar één controleplatforms en elektrische boomstam die waardoor en de elektrische motoren en alle moties (met inbegrip van hydraulisch en pneumatisch) in werking stellen controleren in de productregel.
Het ingelaste passende bedrag van draagbaar schakelt de productregel in, zodat wordt de handverrichting geschikt.
Alarm en noodsituatie het eindesysteem zou in de productregel moeten worden geïnstalleerd voor het geval dat het ongeval gebeurt.



Het werk stroom



Coiler het staalpaneel die van de ladings→ regelbaar voedend gids → staalplaat → het voeden gids → die Pu vormen het paneeltransportband → schuimen van → Pu non-stop knipsel

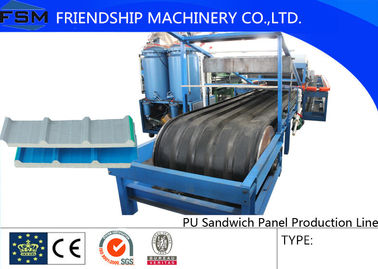

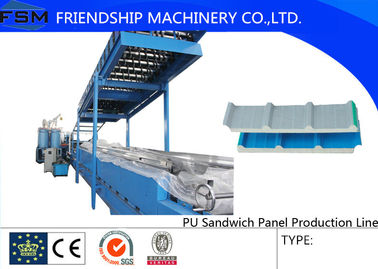

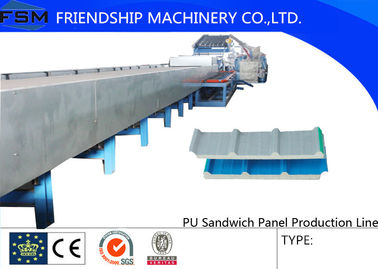

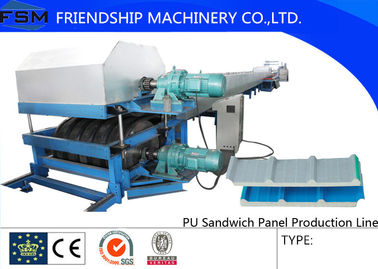

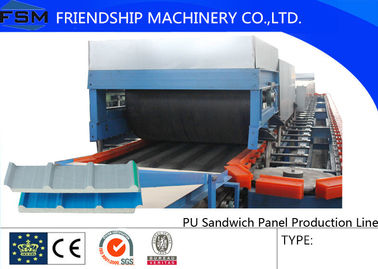

Hoofdpictuers



PLS KLIKKEN PIC, DAN ZULT U EEN VIDEO ZIEN



Voor meer informatie, voel vrij om met ons te contacteren.
